Tag Archives: Processing

Lange Nacht der Museen im Hafen Stuttgart am 25. März 2017: Grenzgebiete

Grenzgebiete: Das Thema für die Bespielung des Hafens Stuttgart  zur Langen Nacht der Museen am 25.03.2017.

Besucher des Hafens Stuttgart tauchen an der Langen Nacht der Museen 2017 in eine imaginäre Welt der Grenzüberschreitungen ein. Sie begeben sich auf ein Schiff des Neckar-Käpt’n, das sie an sieben medialen Installationen vorbeiführt. Videomapping und Interaktive Elemente werden präsentiert.

Grenzgebiete = Grenzüberschreitungen

Das Thema:

Das Projekt behandelt Grenzgebiete aus verschiedenen Blickwinkeln und Grenzverschiebungen werden gezeigt.

Was es ist:

Sieben multimediale Installationen im Hafen Stuttgart an der Langen Nacht der Museen. Der Besucher erlebt verschiedene Grenzüberschreitungen – in Form von optischen Illusionen oder aufgehobenen physikalischen Grenzen.

20161123_hafenstationen_a1_jr

Die Stationen:

Station 1: Grenzkörper

Die interaktive Station „Grenzkörper“ ermöglicht es dem Besucher nicht nur Zuschauer zu sein, sondern selbst Teil der Installation zu werden. Sobald er die Interaktionsfläche betritt, taucht er in eine reaktive Unterwasserwelt ein und hat hier die Möglichkeit Einfluss auf seine Umgebung zu nehmen. Die Station befindet sich im Wartebereich der ankommenden Besucher und bezieht den Containerterminal auf der gegenüberliegenden Seite des Hafenbecken 2 mit ein.

20161106_grenzkoerper_luftblasen

Der Spieler bewegt sich durch eine polygonale Wasserstruktur in der er durch Bewegung seiner Hände Strömungen erzeugen kann, welche sich farblich von der restlichen Struktur abheben. Weitere Elemente, wie Luftblasen, die sich durch die Szenerie bewegen werden von diesen Strömungen erfasst und ändern so die Richtung ihrer Bewegung. Zudem kann der Spieler Luftblasen einfangen und herumtragen, was es ihm ermöglicht eine Luftblase auf eine von ihm festgelegte Reise durch die Unterwasserwelt zu schicken. Untermalt wird das Geschehen von einem atmosphärischen Klangteppich, sowie akustischen Highlights, die die jeweiligen Interaktionen unterstützen.

Technisch wird diese Installation mithilfe einer großflächigen Projektion auf Übersee-Container, die am gegenüberliegenden Ufer stehen realisiert. Dazu kommen mehrere Projektoren zum Einsatz um zum einen die enorme Breite der Projektion umsetzen zu können und zum anderen die benötigte Lichtstärke auf eine Entfernung von mehr als 80 Metern liefern zu können.

Als Interaktionsflächen werden leicht erhöhte Podeste verwendet auf denen sich die Spieler parallel zur Projektion bewegen können. Ihre Bewegungen werden dabei von Kinect-Kameras erfasst. Die Kameras ermöglichen es sowohl die Positionen einzelner Punkte des Skeletts, als auch die gesamte Silhouette des Spielers aufzunehmen und weiterzuverwenden.

Die zugrundeliegende Polygonstruktur wird durch mathematische Triangulationsalgorithmen erzeugt und durch die zugeführten Positionswerte der Handflächen verändert, wodurch dann Färbung und Strömungen erzeugt werden können. Das Bindeglied zwischen Projektion und Logik bildet die Software VVVV, welche sowohl die Kinect-Daten ausliest, als auch die Polygonstruktur erzeugt, verändert und letztendlich projiziert.

20161115_grenzkoerper_tracking

Die Schwierigkeiten dieser Station liegen vor allem in der Auswahl geeigneter Triangulationsalgorithmen. Zurzeit verwenden wir Voronoi- und Delauneytriangulationen, welche leider noch nicht ganz das gewünschte Ergebnis liefern. Des Weiteren stellt die Implementierung der Spielmechanik eine weitere Herausforderung dar. Die visuelle Darstellung der Strömungen funktioniert zwar bereits sehr gut, allerdings müssen diese Strömungspfade nun auch dokumentiert werden, damit weitere Spielelemente ihnen folgen können.



Station 2: Grenzlichter

Die Idee:

„Grenzlichter“ besteht aus zwei Installationen: das Grenzlicht „Land“ im Besucherzentrum und das Grenzlicht „Wasser“ auf der Bundeswasserstraße. Das „Grenzlicht“ ist ein beleuchteter Kubus mit interaktiven Elementen. Durch die Interaktion der Besucher entsteht ein Lichtfluss zwischen den zwei „Grenzlichtern“.

Der Ablauf:

Im Grenzlicht „Land“ sind LED-Schläuche gespannt, die von den Besuchern durch Ziehen aktiviert werden können. Das Licht „läuft“ durch den LED-Schlauch und wandert entlang der Kubuskanten zum Sockel und weiter am Boden entlang in Richtung Wasser (Bundeshafenstraße). Parallel wird durch das Ziehen ein Ton ausgelöst. Die Sounds ertönen nach dem Ziehen, nach und nach werden sie leiser und entfernen sich in Richtung Bundeswasserstraße.

land_aktiv

Während der Schifffahrt begegnet der Besucher dem Grenzlicht „Wasser“. Hier läuft das Licht mittels Projektion über die Fassaden zum Kran, dort über Lichtschläuche zum Kubus und dann an den Kanten weiter und bringt schließlich eine LED-Röhre im Inneren zum Leuchten. Auch hier ertönt ein Sound auf dem Schiff.

161101_konzept_grenzlichter_am_seite_5_bild_0001

Sobald das Grenzlicht „Land“ betätigt wird, leuchtet das Grenzlicht „Wasser“ einige Zeit später simultan auf.

Im inaktiven Zustand werden beide Würfel über neutrales Licht in den Kanten bestrahlt. Der Kubus „Wasser“ soll jedoch möglichst wenige inaktive Phasen haben und vor allem vor Beginn der Veranstaltung „inaktiv“ sein.

Die Elemente:

Die Beleuchtung:

Der Kubus „Land“ steht auf einem Sockel, im Inneren sind ca. 20 LED-Schläuche in vier Farben (Rot, Gelb, Grün, Blau) installiert. Der Würfel wird aus Aluminiumkanten gebaut und darin werden wir weißes Licht einbauen.

Das Licht, das von dem Würfel wegläuft, wird mit LED-Schläuchen, die wir auf dem Boden verlegen werden, inszeniert.

Der Kubus „Wasser“ hängt mittig am Kran und liegt fast auf der Wasseroberfläche auf. Im Inneren werden LED-Rohre in denselben vier Farben und in derselben Anordnung wie an Land installiert. Den Weg des Licht inszenieren wir durch verlegte LED-Schläuche.

Der Ton:

Beim Kubus „Land“ wird das Geräusch durch das Ziehen der Besucher ausgelöst. Der Ton ertönt laut und deutlich und wird dann langsam leiser und entfernt sich Richtung Wasser.

Am Kubus „Wasser“ nähert sich das Schiff und die Töne werden langsam lauter und ertönt zum Schluss laut und deutlich. Es können mehrere Töne gleichzeitig ausgelöste werden, wie auch mehrere Farben gleichzeitig leuchten können.

Als Tonauspielung werden wir Wassergeräusche als Atmo-Ton benutzen, der Besucher kann dann mit seinen Aktion im Kubus „Land“ zusätzlich Seiteninstrumente aktivieren und diese spielen.



Station 3: Grenzverschiebung

DIE IDEE

Fassadenprojektionen sind ein altbewährtes Mittel Menschenmassen in Erstaunen zu versetzen. Mit der Hilfe einfacher Projektionstechniken und auf die jeweilige Fassade zugeschnittenen Videoinhalten können Gebäude zum Leben erwachen. Die Wahrnehmungsgrenze wird gedehnt.

Im Hafen Stuttgart gibt es ein Gebäude, dass sich durch seine symmetrische Bauweise hervorragend für eine Fassadenprojektion eignet. Nichtsdestotrotz ist uns bewusst, dass die klassische Fassadenprojektion heute schnell abgedroschen wirkt. Unser Ziel ist es daher, die Fassadenprojektion neu zu denken.

DIE ENTSTEHUNG

Wir begannen damit Mappings von Vorreitern wie URBANSCREEN zu analysieren und haben Elemente zusammengetragen, die uns besonders gut gefielen. Danach wurden Ideen erarbeitet, wie die Übergänge zwischen den losen Szenen aussehen könnten, um einen kontinuierlichen Erzählfluss zu erzeugen.

DIE ELEMENTE

Die Projektion ist ein etwa 2-minütiger nicht interaktiver Video-Loop.

Aus technischer Sicht besteht der Aufbau aus einer angemessenen Anzahl an Projektoren und Ausspielungsrechnern samt Mapping-Software. Hinzu kommt das Soundequipment der Schiffe.

DER ABLAUF

Der Loop beginnt mit der Abbildung der unveränderten Gebäudefassade. Als nächstes teilt sich die Fassade wie eine Matrjoschka-Puppe in der Mitte und gibt sein Innenleben preis und offenbart eine kleinere Kopie. Dieser Vorgang stellt fortan den Übergang zwischen den Zuständen der Fassade dar. Jede neue Version erhält eine menschliche Eigenschaft, die bei dem leblosen Gebäude einen starken Kontrast darstellt:

1. Sehen: Projektion eines Riesigen gefilmten Auges

grenzverschiebung_01
Abb. 1: Bei Sehen projezieren wir ein gigantisches Auge.

2. Fühlen: Fie Fassade wird dehnbar, vom inneren des Gebäudes drückt eine Hand das gebäude in einer natürlichen Streichel-Bewegung nach aussen.

grenzverschiebung_02
Abb. 2: Die Hand drückt die Fassade von Innen nach Außen, als wäre die Betonoberfläche ein Tuch.

3. Atmen: Die Fassade bleibt dehnbar, doch jetzt erkennt man die Konturen eines Gesichts, Nase und Mund für die die Fassade wie eine Plastiktüte über dem Kopf reagiert.

grenzverschiebung_03
Abb. 3: Ein Gesicht drückt sich durch die Fassade und atmet schwer.

Nach der dritten Iteration schliesst sich die Matrojka wieder und der Loop startet von neuem. Untermalt werden die Variationen mit entsprechendem Sounddesign.

grenzverschiebung_04
Abb. 4: Der Matrojka-Effekt verbindet die Zustände. Hier noch als 3D-Ausführung wird er schlussendlich doch als 2D-Motion-Graphic umgesetzt.

Die Wirkung der „Grenzverschiebung“ hängt maßgeblich von der Qualität der zu produzierenden Videoinhalte ab. Es wird eine große Herausforderung sein, das Thema Fassadenprojektion neu zu beleben und so in Szene zu setzen, dass es den restlichen Installationen ebenbürtig ist.

Hier müssen wir möglichst schnell hochauflösende Fotos des zu bespielenden Gebäudes machen, damit wir mit der Fassadenanimation beginnen können. Zudem müssen wir testen, ob im Umgebungslicht des Gebäudes eine ausreichend helle Projektion erzeugt werden kann, um den gewünschten Effekt zu erzielen. Für die Videoinhalte brauchen wir wegen fehlenden CA-Kapazitäten unbedingt Realbild-Aufnahmen, die als Tiefen-Referenz für eine animierte Fassade fungieren können. Dies stellt sich noch als schwierig heraus, doch Kinect, Leap-Motion oder ganz andere Ideen können hier Abhilfe schaffen.



Station 4: Grenzgewässer

Die Idee

Die Idee bei dieser Installation ist ein Fall durch einen unendlichen, aus geometrischen Formen aufgebauten Tunnel, als Visualisierung der Unendlichkeit.

v6_0116jpg

Auf das Thema „Unendlichkeit“ als etwas wahrhaft grenzenloses, sind wir während unserer Ideenphase für dieses Projekt immer wieder gestoßen.

Somit wollten wir dieses Thema in unserem Werk verarbeiten und anschaulich präsentieren.

 v6_0333jpgv7_0382jpg

Die Elemente

„Grenzgewässer“ wird eine Projektion. Aber nicht irgendeine. Anstelle einer festen Projektionsfläche werden wir auf eine Wassernebelwand projizieren. In der Fachsprache nennt man diese Wand auch „Hydroshield“, welche durch einen Aufsatz für einen Feuerwehrschlauch erzeugt wird.

hydroschild_2015

Die freiwillige Feuerwehr Untertürkheim wird uns in diese Angelegenheit so wie es aussieht unterstützen und das „Hydroshield“ zur Verfügung stellen.

Die Projektion auf solch eine Wasserwand ist ein toller Effekt und verleiht der Projektion eine natürliche Tiefe, was unserer Idee des Tunnelfalls natürlich zugutekommt und eine Art Sogeffekt erzeugen wird.

hydrowand

Der Inhalt an sich wird eine vorgerenderte Computeranimation sein, welche in Endlosschleife laufen wird. Das erspart uns bei dieser Installation jegliche Sensortechnik oder Interface-Programmierung.

Sie ist somit eine unserer sicheren Installationen, die wenig unsichere und risikobehaftete Parameter enthält.

Der Ablauf

Die Installation wird im Hafenbecken 1 (also auf dem eigentlichen Neckar) installiert und somit einer der letzten Stationen der Bootsfahrt sein.

Das Boot wird zweimal an der Installation vorbeifahren da der Wendepunkt sich nach der Installation befindet.

Das ist auch wichtig da die Wasserwand parallel zum Hafenbeckenrand und möglicherweise sogar auf dem Wasser platziert sein wird und somit die Besucher auf beiden Seiten des Bootes die Chance bekommen, die Installation zu sehen.



Station 5: Grenzübergang

DIE IDEE

Die Idee ist eine Veränderung der emotionalen Lichtstimmung im Inneren des Bootes bei der Durchfahrt durch einen Lichtbogen. Dabei sollen die Besucher im Schiff aus nächster Nähe eine Grenzüberschreitung erfahren. Die Nähe zur Installation ist Kern- und Alleinstellungsmerkmal dieser Installation.

DIE ENTSTEHUNG

Die Idee ist klar von der Arbeit von Steffen Armbruster beeinflusst. Mit seiner Firma Usomoerschafft dieser interaktive Klangwelten, die auf die Position des Hörers reagieren. Nachdem wir in Linz eine dieser Klangwelten erlebt hatten, war klar, dass wir unseren Besuchern ein ähnliches Erlebnis bieten wollen.

DIE ELEMENTE

Der „Grenzübergang“ besteht einerseits aus der steuerbaren LED-beleuchteten Brücke. Andererseits aus einer aufwändigen medialen Ausspielung der Passagierschiffe. Die Decken der Schiffe sind jeweils flächig mit programmierbaren LEDs und einer Zerstreuungsfolie beschichtet. Hinzu kommen pro Deck 3 Lautsprecherpaare.

Da das der Standort des Schiffes gemessen werden muss, müssen zusätzlich noch Lokalisierungssensoren entwickelt werden. Wie dies konkret aussieht, ist noch nicht geklärt.

DER AUFBAU/ABLAUF

Der Grenzübergang findet pro Fahrt zwei Mal statt, läuft dabei aber nahezu identisch ab.

Zu Beginn ist die Brücke noch nicht erleuchtet. Die Decke des Schiffes leuchtet stark gedimmt in einem Blauton. Auch die Boxen sind zu Beginn noch nicht bespielt.

Nähert sich das Schiff der Brücke auf etwa 50 Meter „laden“ sich die im Bogen angeordneten, hängenden Lichtelemente der Brücke mit der Farbe Rot auf. Die Farbe „fließt“ von oben in Richtung Wasser. Je näher das Schiff der Brücke kommt, umso heller erstrahlt die blaue Decke des Schiffes.
Zusätzlich hört man aus den vordersten Lautsprechern Geräusche, die die Materialität unseres Vorhangs repräsentieren. Auch diese werden bei Annäherung lauter.

Wenn Das Schiff „in“ den Lichtvorhang der Brücke eintaucht überträgt sich seine rote Farbe auf den Innenraum des Bootes. Farbe, aber auch der nun maximal laute Ton des Vorhangs wandern beim Durchfahren positionsgenau über Deck.

grenzueberang_bild1
Abb. 1: Außen- und Innenansicht des Schiffes bei der Durchfahrt

Beim Verlassen des Vorhangs erstrahlt das Schiff nun im selben Ton wie der Vorhang zuvor. Im Moment des Verlassens erlöschen der Vorhang und der Ton abrupt. Der Übergang ist vollendet.

Entfernt sich das Schiff nun mehr als etwa 50Meter von der Brücke, wird die Decke für die restliche Fahrt wieder gedimmt.

Auf der Rückfahrt wiederholt sich das Spiel identisch nur mit nun Umgekehrten Farben für Vorhang und Boot.

grenzueberang_bild2
Abb. 2: Beleuchtung der Brücke
Abb. 3: Innenraum im Zustand „Rot“

SCHWIERIGKEITEN/HERAUSFORDERUNGEN/FEEDBACK

Zum einen muss die Sicherheit auf Deck gewährleistet sein. Es muss abgesegnet werden, dass unsere gedimmte Beleuchtung alleine an Deck ausreicht. Auch die Befestigung der Boxen und LEDs im Schiff ist möglichst schnell zu klären. Schlussendlich muss eine zuverlässige Sensortechnik entwickelt werden, damit Sound und Licht genau agieren. Da zwei Schiffe unterwegs sein werden, ist auch das Timing dieser bei der Durchfahrt der Brücke zu klären, da mit der Installation eine simultane Durchquerung der Brücke ausgeschlossen ist.



Station 6: Tiefengrenze

DIE IDEE

Die Idee der Station Tiefengrenze ist die Sicht des Besuchers umzukehren und dabei die Grenze der Wasseroberfläche zu überschreiten.

Der Besucher wird vom Schiff aus hinunter auf eine 240 Quadratmeter große Projektionsfläche schauen, welche aus ca. 2250 einzelnen Elementen besteht. Dadurch wird die Projektionsfläche die Wellenbewegungen des Wassers übernehmen und den Effekt steigern, dass man tatsächlich auf die Wasseroberfläche schaut. Der gezeigte Content auf der Projektionsfläche zeigt jedoch nicht die Welt über Wasser sondern die Welt unter der Wasseroberfläche.

Um zu garantieren, dass viele Besucher die Möglichkeit haben sich von der Welt unter Wasser in ihren Bann ziehen zu lassen, befindet sich die Station am ersten Wendepunkt des Schiffes, sodass erst die Besucher auf der linken Seite des Schiffes an der Installation vorbeifahren und nach der Wendung die Besucher auf der rechten Seite des Schiffes freien Blick auf die Installation haben.

OLYMPUS DIGITAL CAMERA

DIE ENTSTEHUNG UND HERAUSFORDERUNGEN

Bei der „Tiefengrenze“ gibt es im Wesentlichen zwei Teilbereiche: den Content und den Aufbau der Projektion. Dabei sind wir auch auf zwei wesentliche Herausforderungen gestoßen.

Bei dem Content wollten wir zunächst an unserem Drehort in den Aquarien im Staatlichen Museum für Naturkunde in Karlsruhe mittels einer GoPro mit Unterwassergehäuse vom Grund der Aquarien hoch zur Wasseroberfläche filmen, damit die Fische über der Kamera hinweg schwimmen. Leider haben wir jedoch sehr schnell gemerkt, dass Fische die Kamera aus Angst eher meiden. Daraufhin änderten wir unsere Grundidee und unser Storyboard ab und filmten mit einer GoPro sowie mit einer Canon EOS 7D von außen in die Aquarien. Um einen möglichst großen Bildausschnitt zu bekommen sind wir so nah wie möglich mit den Kameras an die Scheiben der Aquarien gegangen. Außerdem arbeiteten wir um Spiegelungen in den Glasscheiben der Aquarien vorzubeugen mit schwarzem Molton, welchen wir über der Kamera an die Aquarienscheiben gehalten haben und zusätzlich bei der Spiegelreflexkamera mit einem Polarisationsfilter.

Die Projektionsfläche ist die zweite und größte Herausforderung bei der Installation „Tiefengrenze“. Da wir eine Projektionsfläche von 12 x 20 Metern, also 240 Quadratmetern, im Hafenbecken auf die Wasseroberfläche des Neckars bringen wollen und diese zusätzlich aus vielen einzelnen schwimmenden Partikeln bestehen soll war die erste große Frage welches Material am geeignetsten ist. Nach einigen Schwimm- und Stabilitätstests bei welchen wir getestet haben wie sich verschiedene Materialien verhalten wenn sie längere Zeit im Wasser liegen und ob sie stabil sind oder ob eventuell zerbrechen oder zerbröseln können haben wir uns für stabiles Styropor entschieden.

Die nächste Herausforderung ist die Frage, wie wir ca. 2250 einzelne Styroporzuschnitte aneinander befestigen ohne dass uns einzelne Teile davon schwimmen können oder bei zu starkem Wellengang kippen und aufeinanderliegen. Nach mehreren Versuchen bei denen wir mit Klettband, Netzen, Styroporkleber und Schrauben experimentierten sind wir auf eine einfache aber effektive Lösung gestoßen. Wir werden die einzelnen Teile der Projektionsfläche auf Spanngurte schrauben und so Quader von 9 je Teilen bilden. Diese Quader werden am Ende im Hafen vor Ort zu einer Großen Projektionsfläche auf die gleiche Art zusammengefügt.

Einige offene Fragen bleiben jedoch nach wie vor. Zum einen steht noch aus wie die Projektionsfläche am Ende sicher zu Wasser gebracht werden kann. Die zweite offene und wichtigere Frage ist, ob unser Styropor vor der Wasserschutzpolizei und dem zuständigen Amt bestand hat.



Station 7: Grenzfall

Die Idee

Die Idee der Station Grenzfall ist, die Grenzen der Schwerkraft zu überschreiten. Dafür wird die Schwerkraft für das Element Wasser aufgehoben und umgekehrt.

Die Elemente

Die Installation Grenzfall stellt eine Fassadenprojektion dar. Dabei wird eine Häuserfassade im Hafengebiet mit einer animierten, vorgerenderten Wasser-Simulation bespielt. Vorhandene geometrische Figuren der Fassade (z.B. Fenster) werden in die Animation mit eingebunden.

Die Animation wird mithilfe des Animationstools Houdini erstellt. Das Programm eignet sich u.a. hervorragend für professionelle Fluid Animations. Die Animation ist ein ca. 30 Sekunden langer Vorgang, der sich im Loop nahtlos wiederholt. Bei der Erstellung der Geometrie und Festlegen der Parameter muss also darauf Rücksicht genommen werden, dass sich der Zustand zu Beginn und Ende der Animation gleichen.

Die Projektion erfolgt mit Projektoren von der gegenüberliegenden Seite des Hafenbeckens.

Der Ablauf

Die Kanten des Gebäudes stellen die Begrenzung eines Gefäßes dar, in dem sich eine geringe Menge Wasser befindet. Die gesamte Fassade erhält durch die Projektion zudem die Textur einer Kachelwand. Diese verstärkt die Visualisierung der optischen Brechung durch das animierte Wasser auf der Fassade und verkörpert das Gefäß, in das sich die Fassade so verwandelt.

Die Schwerkraft ist umgekehrt, d.h. die Wassermenge „klebt“ am oberen Gebäuderand.

Die umgekehrte Gravitation wird aufgehoben und das Wasser formt sich zu einer Wasserblase, die schwerelos nach unten schwebt und in der Mitte des Gebäudes wabert. Nach kurzer Zeit setzt die umgekehrte Schwerkraft wieder ein: Das Wasser platscht wieder gegen die Gebäude-Oberkante.

Anschließend öffnen sich unten am Gebäude Schleusen (Fenster des Gebäudes), aus denen schwungvoll fließendes Wasser langsam das Gebäude mit Wasser füllt. Wenn das Gebäude nahezu voll mit Wasser gefüllt ist, schließen sich die Schleusen und Abflüsse (ebenfalls Fenster des Gebäudes) an der Oberkante öffnen sich, in die das Wasser strudelförmig abfließt. Noch ehe die gesamte Wassermenge abgeflossen ist, schließen sich die Abflüsse. Die umgekehrte Schwerkraft wird wieder aufgehoben; die im Gefäß verbliebene Menge Wasser formt sich wieder zu einer schwerelosen Wasserblase. Der Prozess beginnt von vorne.

grenzfall_01grenzfall_02



LEEDBACK Analog Feedback Loop project von klangfiguren.com Till Beutling / Daniel Dormann / Lukas Höh

kf_leedback_02-1240x826
Die Installation Leedback besteht aus zwei Einheiten. Diese versuchen beide mit Hilfe einer Webcam und einer LED-Anzeige ihr jeweiliges gegenüber zu imitieren. Abwechselnd nehmen sie Lichtimpulse des Gegenübers auf und geben im gleichen Moment die aufgenommen Daten wieder auf der eigenen Anzeige-Fläche ab. Durch Bildfehler, Kamera-Automatiken und Fehlinterpretationen der beiden Maschinen entsteht ein unendlicher Feedbackloop und ein Kreislauf der Imitation.

ES wurde eine bestehende LED-Matrix verwendet die über ein Arduino-Board angesteuert wurde.
Die Bildabnahme der Webcams wurde in Processing programmiert.

Unser Prototyp ist in einem Hochschulprojekt bei Prof. Andreas Muxel an der Köln International School of Design umgesetzt worden.

Ausgangspunkt war die Auseinandersetzung mit scheinbar intelligenten autonomen Maschinen die mit Hilfe von Rückkopplungsschleifen sich selbst justieren. Oft werden hierbei externe Umwelteinflüsse als erneute Eingabe in das System eingeführt. Beispielsweise bei sich selbst regulierenden Heizungsparaten oder Staubsauger-Robotern. Doch was passiert wenn man der scheinbar intelligenten Maschine ein gleichwertiges Gegenüber schafft und die Eingabeereignisse somit in einen Kreislauf setzt? Dieser Frage wollten wir mit dem Projekt „Leedback“ nachgehen. Ein Zusammenschluss aus den Worten LED und Feedback.

Das ganze Projekt wurde von der ersten Skizze bis zum fertigen Prototyp innerhalb zwei Wochen umgesetzt.

Ich danke Lukas Höh für die Informationen.

Bildrechte gehören Lukas Höh und Klangfiguren

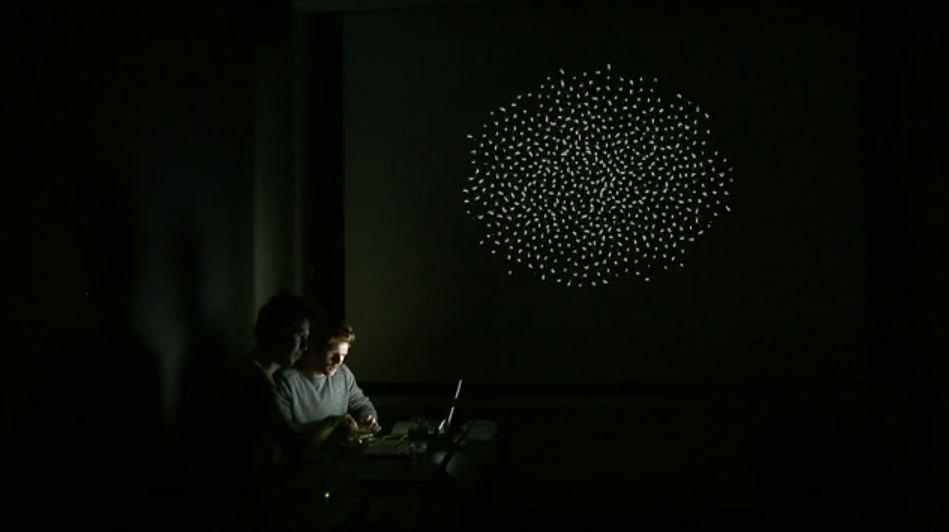

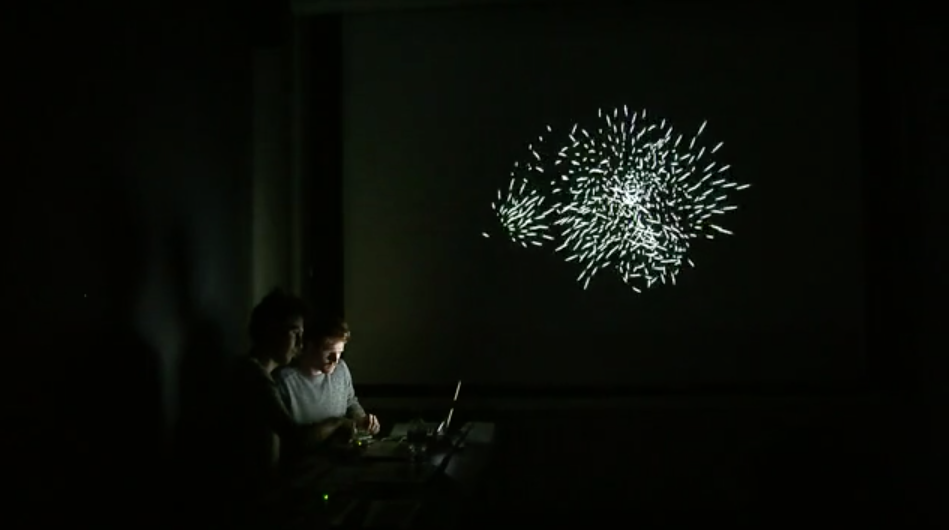

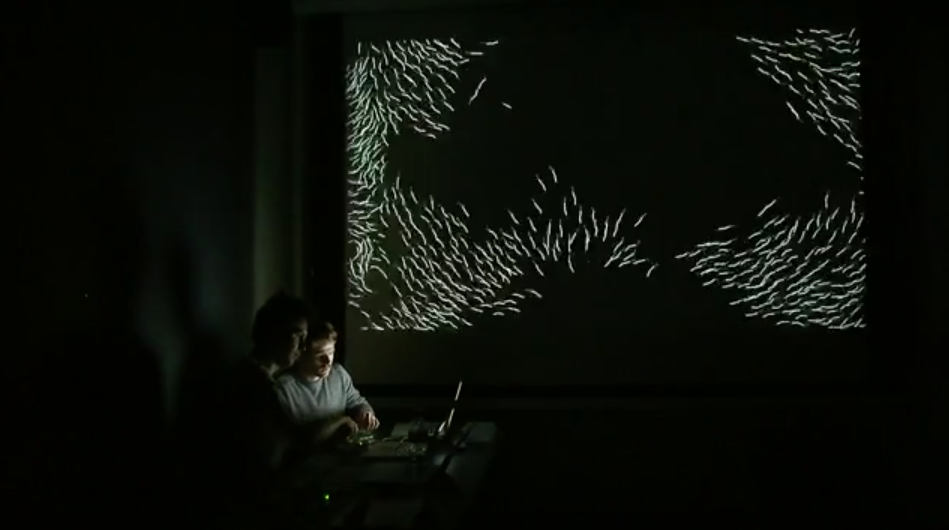

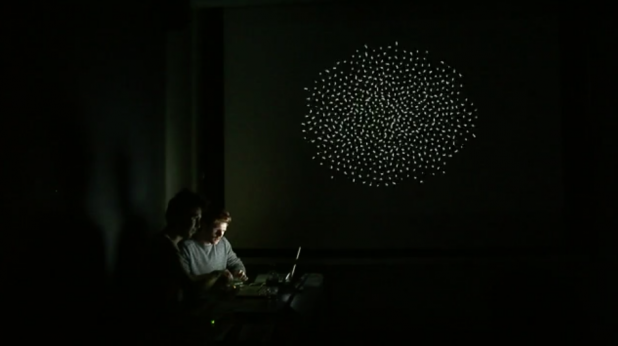

Swarm Synthenziser von und mit Cyrill Sturer und Lazar Jeremic

©

Ich bin ein grosser Fan von Installationen wo die Macher konzentriert auf Monitore schauen, an Reglern und Knöpfen, mit Interfaces und Festlegungen spielen. Sie sitzen in der Nähe eines grosses Screens oder Projektionsfläche, werden von einer Winzfunzel illuminiert – irgendwas müssen sie sehen und bedienen kräftig ohne auch nur eine Sekunde auf die Ergebnisse zu schauen.  Swarm Synthenziser von und mit Cyrill Sturer und Lazar Jeremia von der  Academy of Art and Design Basel
Visual Communication Institute / The Basel School of Design ist genauso.  Nur bevor ich vergesse zu erwähnen, die Musik kommt von Amon Tobin – Lost&Found. Diese Installationen oder Performances machen einen recht umspektakulären Eindruck, auf den ersten Blick. Denn so richtig wird nicht mit Formen, Farben oder Gestalt gearbeitet. Eher mit fliessenden Bewegungen und das wiederum ist aber nicht minder schön. Es ist ZEN. Die Musik machts.

Der Code von Danie Shiffman „flocking Sketch“, den wir wohl alle einmal gestartet haben in Prozessing, wurde unter der Leitung von Ludwig Zeller von Cyrill Sturer und Lazar Jeremia zu einem visuellen Instrument für organisch bewegte Partikel mit Schwarm Verhalten verändert. Die Musik spielt die Rolle des Choreographen, denn Aussehen und Form des Schwarm orientieren sich an den Tönen. Ein Trail Effekt wurde hinzugefügt und alles mit Rotary Knobs und Push Buttons gesteuert.  Arduino und Frimanta sind die unterliegenden tools.

©

Credits:

Pictures from the Workshop – flickr.com/photos/ludwigzeller/sets/72157640928161744/
‚Flocking‘ Example Sketch – processing.org/examples/flocking.html
Daniel Shiffman – shiffman.net
Ludwig Zeller – ludwigzeller.de
Firmata – firmata.org/wiki/Main_Page
Processing – processing.org
Arduino – arduino.cc

2014 / fhnw.ch/hgk/ivk

Beitrag von ursula drees

Firewall von Aaron Sherwood

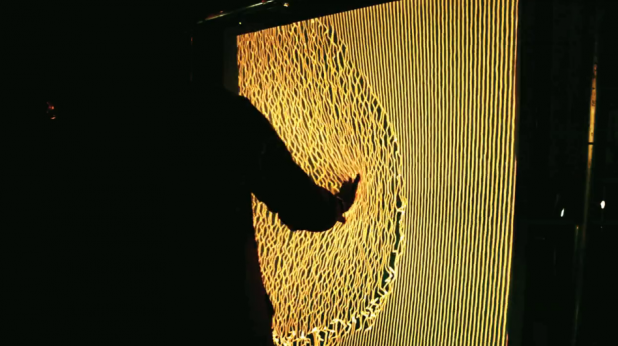

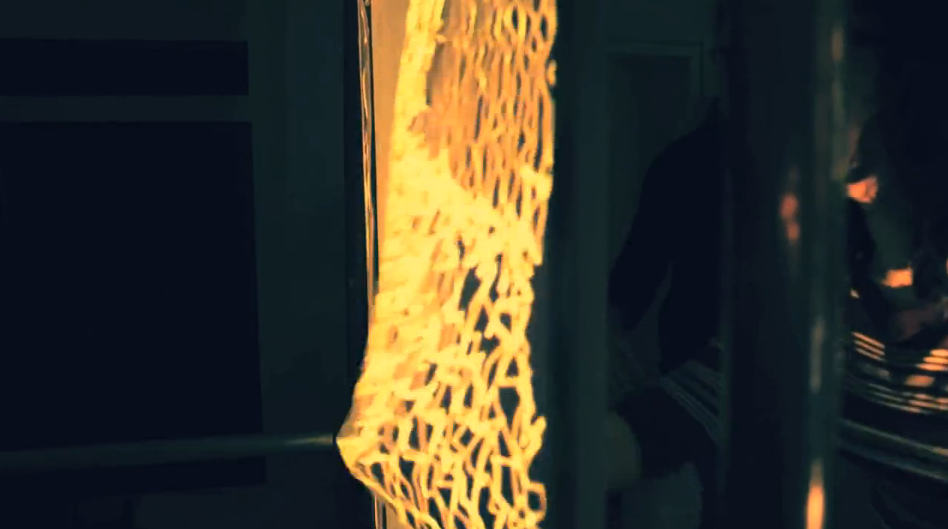

Firewall ist eine interaktive Medieninstallation die in Zusammenarbeit mit Mike Allison von Aaron Sherwood kreiiert wurde. Eine Spandexfolie, aufgespannt wie eine Leinwand verhält sich als sei es eine Tonmembran. Das Interface reagiert auf Dehnung. Besucher drücken auf die Folie und je nach Tiefe werden entsprechende Töne erzeugt. Eine berührungssensitive Tonmaschine.

Firewall from Aaron Sherwood on Vimeo.

Der Künstler liess sich von einem in Vorbereitung befindlichen Kunstwerk inspirieren wie er selbst sagt: „The original concept stems from a performance piece I’m currently developing as Purring Tiger (with Kiori Kawai) titled Mizalu, which will premiere in June 2013.“

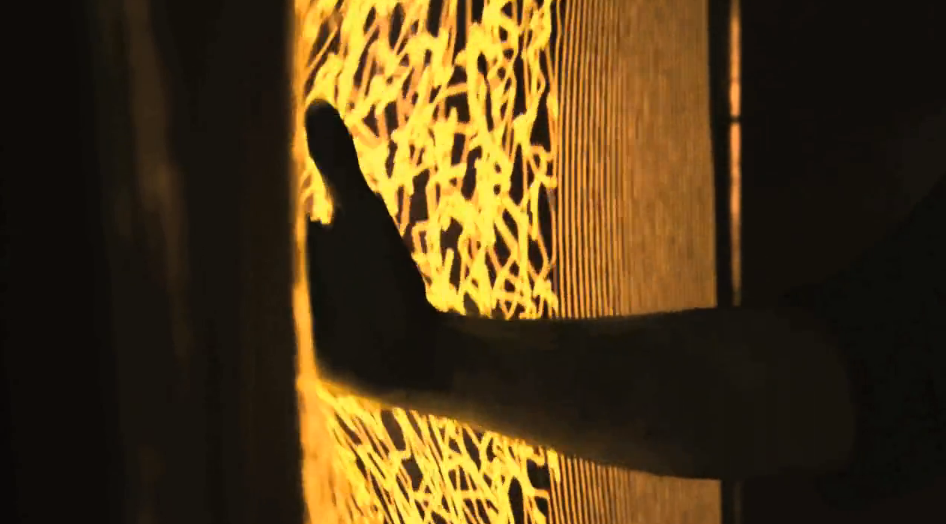

In einer Szene drücken Tänzer in eine Spandex Wand und in diesem Fall sieht das Publikum was sich auf der anderen Seite abspielt. Mizalu behandelt nicht Musik, sondern behandelt den Tod. Die Spandexwand ist die Wand zwischen Leben und Tod. Man mag zusehen, deshalb ist das Publikum auf einer Seite, aber das Geschehen der anderen Seite ist nur wie in einer Platonischen Höhle erfahrbar.

Diese Spandexwand namens Firewall ist eine Arbeit, die eine ähnliche Technik verwendet. Denn Menschen mit Behinderung zum Beispiel können auf diese Weise Musik durch zwei Sinne erfahren. Nicht nur dass Bewegung und Druck visualisiert wird, auch durch selbst erzeugten Druck erfahren sie unmittelbar als Ton und natürlich Widerstand.

Firewall wurde mit Processing, MAX/MSP, Arduino und einer Kinect Kamera umgesetzt. Die Kinekt misst den durchschnittlichen Abstand von der Folie und dem Rahmen. Befindet sich die Folie im Ruhezustand, dann geschieht nichts. Wird sie aber eingedrückt, wird der Abstand gemessen und entsprechend reagiert das System. Ein MAX/MSP Algorithmus erlaubt es den Tönen Geschwindigkeiten zu ändern, sie werden langsamer oder schneller und gleichzeitig auch Lautstärken zu regeln, Töne werden lauter oder leiser. Alles abhängig von der Tiefe der elastischen Wand zum Rahmen. Ausserdem gibt es einen zweiten Musicmode, der eine aggressivere Tonfolge ermöglicht. Sie wird durch einen Schalter am Rahmen eingeleitet.
Das Usertesting in diesem Video veranschaulicht die Musikherstellung fast ein bisschen besser, als der Video, wo das Endergebnis präsentiert wird.

Firewall User Testing from Aaron Sherwood on Vimeo.

Firewall ist ein Musikgerät für Menschen ohne musikalische Erfahrung. Haptisch, visuell, Auditiv, Interaktiv.

Multimedialer interaktiver Erlebnisraum “LaLaLand” – 1. Internationaler Wettbewerb “DER RAUM” 2011/2012: BRONZE Preisträger in Kategorie: Nachwuchs.

Bronze!

LalaLand „Weltweit werden Kinder um ihre Kindheit betrogen.“


Chris Roehrich lächelt ins Bild. Derweil auf der Bühne steht es: LaLaLand und Hochschule der Medien. Ja! Glückwunsch!

Die Auszeichnung! Die Konkurrenz war hoch. Da hat sich die Hochschule der Medien, die Studioproduktion Event Media, das Team und alle bestens bewiesen. http://commclubs-bayern.de/awards/ Hier geht es zur Site mit allen Preisträgern.

Die Idee:

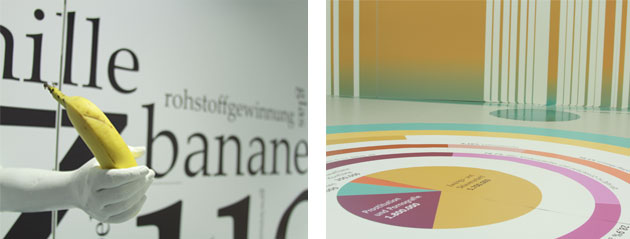

Unbefangene kindliche Fantasie verwandelt Alltagsgegenstände in kunterbuntes Spielzeug. So wird aus einer Kiste ein Schloss, aus einem Kochlöffel ein Schwert und aus einer Gardine ein Prinzessinenkleid. Erkunden und Experimentieren sind ein wichtiger Teil der kindlichen Entwicklung. Was aber, wenn dieser Entwicklung ein jähes Ende gesetzt wird und soziale Missstände ein frühzeitiges Entwachsen aus der Kindheit erzwingen?



Das Ergebnis:

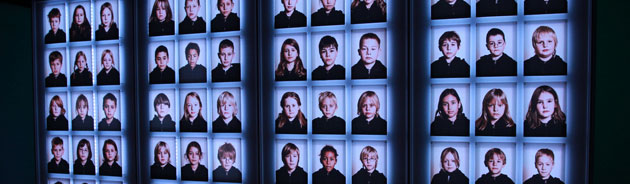

Inhalte, Szenografie und Dramaturgie sind auf einen Erlebnisraum abgestimmt. Dieser teilt sich in 5 Räume auf. Im Eingangsbereich wird der Besucher mit 60 Kinderportraits konfrontiert, die auf einer LED-Wand angebracht vereinzelt aufleuchten. Die Besucherführung kennzeichnet den Weg zu weiteren 3 Räumen. Diese sind in Form eines Tryptichion hinter dem Foyer angeordnet. In diesen werden die Problematiken der Kinderprostitution, der Kinderarbeit und des Einsatzes von Kindern als Soldaten medial-interaktiv mit einem Multitouch Sandkasten, einem interaktiven Ballspiel, einem digital-interaktiven Buch beigebracht. Als letztes tritt der Besucher in einen Informationsgrafik-Raum, der sogenannte Faktenraum. Die multimediale und interaktive Rauminstallation „LalaLand“ mit dem Thema: „Weltweit werden Kinder um ihre Kindheit betrogen“ wurde an der „MediaNight“ einem Publikum von Studenten, Freunden, Hochschulangehörigen und Interessierten gezeigt.


Das Besondere der Arbeit:

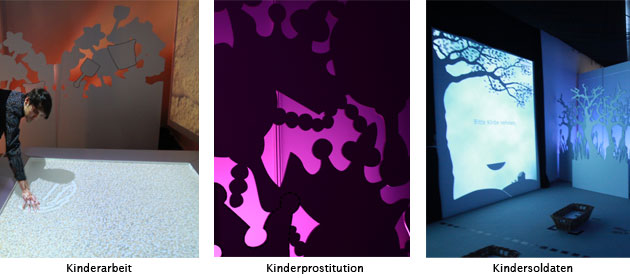

Die Installation „LalaLand“ befasst sich mit dem Thema des Missbrauches von Kindern: Kinderprostitution, Kinderarbeit und der Einsatz von Kindern als Soldaten. Die Inszenatorische Zuspitzung entsteht durch die Veränderung von vertrauten Alltagsgegenständen zu Requisiten einer bestehenden Wahrheit. Ein Apfel wird zur Handgranate, eine Schaufel im Sandkasten wird zum Werkzeug eines Bergarbeiters, ein kindliches Verkleidungspiel wird zur Berufskleidung einer Kinderprostituierten.

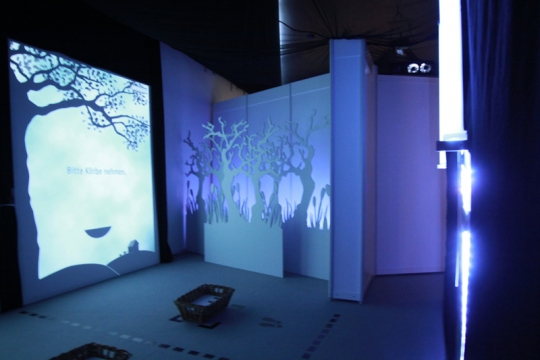

In den Spielräumen wurden unterschiedliche Interaktionsschnittstellen durch hardware hacking der PS 3 CAM, Arduino Micro Controller, Objekt gesteuerte Interaktion mit Spielleinwand, überdimensionierten Multitouch Table und selbstgeschriebenen Programmen entwickelt.

Arbeitszeit: 12 ECTS = 360 Arbeitsstunden per Student (Überstunden nicht mitkalkuliert ☺)
Eingeworbene Drittmittel: 55.000 Euro in Hardware, Software, Bühnenbau, Geldern
Präsentationsfläche: 120 qm, ebenerdig

Download des finalen Konzepts von LaLaLand: Konzept LaLaLand

Bildergalerie:

Teilnehmer der Studioproduktion LaLaLand:

2022- Drees, Ursula: "Schlemmer x Beats. Studioproduktion Event Media for Staatsgalerie Stuttgart" in Eventdesign Jahrbuch 2022 / 2023, Hsg.: Katharina Stein; avedition 2022, Stuttgart, ISBN: 978-3-89986-376-5; S.202 – 208.
- Drees, Ursula: "Plantasia. Studioproduktion Event Media for Zentrum für Sonnen- und Wasserstoffenergie (ZSW)" in Eventdesign Jahrbuch 2022 / 2023, Hsg.: Katharina Stein; avedition 2022, Stuttgart, ISBN: 978-3-89986-376-5; S.216 – 220.
2021- Drees, Ursula: „Körper und Raumkunst“; in Zeitschrift für Sozialmanagement, Journal of Social Management, Hsg.: Prof. Dr. Richard Stang; Band 19, Nummer 1, 2021; Bertuch Verlag GmbH, ISSN 1612-8389; S.37 – 52.
2020Drees, Ursula: Mediale Vermittlung: Die Semiotik von technischen Medien und Botschaften; in “Szenografie -Das Kompendium zur vernetzten Gestaltungsdisziplin”, Hsg.: Kiedaisch,Petra; Marinescu, Sabine; Poesch, Janina; AV Edition, Stuttgart, 2020, ISBN 978-3-89986-285-0
Drees, Ursula: Wie erleben wir in Zukunft Räume?; in “in medias res”, Ausgabe Juni, 2020, Hsg.: Kreativregion Stuttgart-Wirtschaftsförderung Region Stuttgart GmbH, 2020.
2017Drees, Ursula: Erleben, Spielen und inszenierte Räume des Erlebens in Events und Erlebnis: Hsg:
Univ.- Prof. Dr. Cornelia Zanger, Springer Gabler Verlag 2017, Wiesbaden, ISBN
978-3-658-19235-8
Drees, Ursula: "Digitale Revolution" in "Event Design Yearbook 2017 / 2018": Hsg:
Marinescu, Sabine / Poesch, Janina, avedition 2017, Stuttgart, S. 8-22. ISBN
978-3-89986-270-6
2016Raumwelten vom 17 - 19.11. 2016: Vortrag "Ist Erleben planbar?"
Vortrag 5. Wissenschaftliche Konferenz zur Eventforschung 2016: „Erleben,
Spielen, Inszenierung“
Event Design Yearbook 2016/2017; Heg: Sabine Marinescu, Janina Poesch: „Psychopath-Climb the Path Between Madness and Recovery“, Hochschule der Medien in Stuttgart, Avedition GmbH Verlag für Architektur und Design, Stuttgart, 2016, S. 216 - 219
2015Handbuch Event‐Kommunikation, Neuauflage Oktober 2015: “Spiel im Raum: Von der Interaktion des Menschen im Event medialen Erlebnisraum und in interaktiven Rauminstallationen.“
2014"NEUE WELTEN
PsychoPath_The Story Of Peter Who Almost Went Crazy", PLOT Magazin, August 2014
2013"Programmierung im interaktiven multimedialen Erlebnisraum." Vortrag 5. wissenschaftliche Konferenz Eventforschung
"Gestaltungsaufgaben in eventmedialen Erlebnisräumen", Medienproduktion – Online-Zeitschrift für Wissenschaft und Praxis: TU Ilmenau
Events und Messen
Beitrag: "Programmierung im interaktiven multimedialen Erlebnisraum."
5. Konferenzband 2013 Ι HG Cornelia Zanger
2012Scenographie Biennale, Universitäten und Hochschulen: Indi|Virtuality
2012Buchbeitrag: „Gestaltungsaufgaben in vernetzten Umgebungen”, Herausgeberin: Dr. Annette Pattloch in “Digitale Kommunikation (Arbeitstitel), uni-edition GmbH, Berlin
2005Visiting Scholar an der Appalachian State University, Boone, NC, USA
Veröffentlichung ISBN eBook / Fachvortrag „Artificial intelligence becoming an over-powerful dynamic “, 3rd Global Conference: „Cyberculture, Cyberpunk and Science Fiction“, Prag, Tschechien
ISDN Buch „Research in Multimedia /At the Interface“, Publikation „Double me, schizophrenic thinking becoming a condition of survival“ von Rodolphi + The Interdisciplinary Net
2004“Global Expert” der Appalachian State University, Boone, NC, USA
Konferenz „Leagues of the Worlds“, Helsinki, Finland, Fachvortrag und Präsentation des Kunstproduktes „vitruvé, your companion in difficult situtations”. Ursula Drees, Alexander Fohgrub, Bettina Wienecke
Veröffentlichung ISBN eBook und Fachvortrag: “2nd Global Interactive Convergence: Research in Multimedia“, Prag, Tschechien; „Double me, schizophrenic thinking becoming a condition of survival.”
ISBN Buch „Probing the Bounderies/At the Interface“, The Future is Now – 9/11, CCTV, and Our Brave New World“von Rodolphi + The Interdisciplinary Net
2003Fachvortrag „Emotion und Gestaltung in Computerspielen“, im Rahmen einer Lehrveranstaltung von Prof. Lovisach an der Hochschule Bremen
Veröffentlichung ISBN eBook und Fachvortrag „The Future is Now – 9/11, CCTV, and Our Brave New World“, 1st Global Conference: „Visions of Humanity in Cyberculture, Cyberpunk and Science Fiction“, Prag, Tschechien
Fachvortrag „Circutry of Memory“, im Rahmen einer Lehrveranstaltung von Prof. Thalheim an der Brandenburgischen Technischen Universität, Cottbus
*AMB = Audiovisuelle Medien Bachelor, MWB = Medienwirtschaft Bachelor, EMM = Elektronische Medien Master, Erasmus = Austauschstudent
